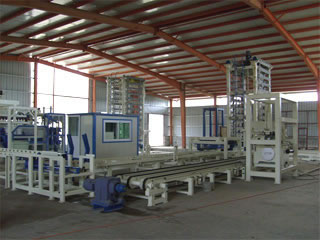

Línea de producción de bloques automática

Línea de producción de bloques automática

Descripciones de la línea de producción de bloques automática
1. Contiene principalmente 6 sistemas: sistemas de lote, mezcla, moldeado, transporte, apilado y embalaje.
2. Sistema de lote: controlado por computadora; primero coloca la información de los componentes en una computadora de acuerdo a la materia prima seleccionada, luego la computadora los medirá automáticamente, luego los materiales en lote serán distribuidos al cubo de mezcla.
3. Sistema de mezcla:
1) Adecuado para la mezcla de materiales de diversos productos de concreto
2) El tiempo de mezcla, cantidad de agua y tiempo de descarga son controlados por computadora; los productos mezclados serán transportados a la máquina de moldeado por medio de la transportadora.
4. Sistema de moldeado
1) Controlado por PLC, impulsado y vibrado hidráulicamente
2) Molde reemplazable controlado por computadora para cumplir con las necesidades de varios productos y materiales; se pueden cargar a una baja frecuencia, moldeado a una alta frecuencia
3) Visualización en tiempo real de los movimientos asociados; monitoreo de fallas montado en la máquina y sistema apropiado, interación hombre-máquina, control remoto
4) Moldes de diferentes especificaciones y tipos pueden ser opcionales para cumplir con las necesidades específicas de los usuarios, como bloques de hormigón, ladrillos con orificios múltiples, bloques para césped, baldosas y productos para la conservación de agua.
5. Sistema de carretilla torre
1) Controlado por PLC; se utiliza un mismo conversor de frecuencia para controlar todas las carretillas torre, puede arrancar a baja velocidad, funcionar a alta velocidad y reducir la velocidad, frenar y detenerse automáticamente
2) Realiza el transporte de los productos terminados hasta la cámara de curado para un curado inicial, y de llevar los productos ya curados al descensor desde otras cámaras.
6. Descensor y sistema de apilado
1) El descensor se encarga de bajar los productos curados al transportador de pallets, que tiene la función de transportarlos al sector de apilado.
2) Los productos terminados son trasladados al sector por la carretilla, donde las unidades son paletizadas y llevadas al depósito de pallets después de realizar una limpieza y giro por medio del limpiador y la unidad de giro de pallets respectivamente.
3) La línea completa puede ser controlada manualmente, semi o automáticamente, y puede realizar una producción completamente automática combinando sistemas mecánicos, eléctricos e hidráulicos en conjunto.

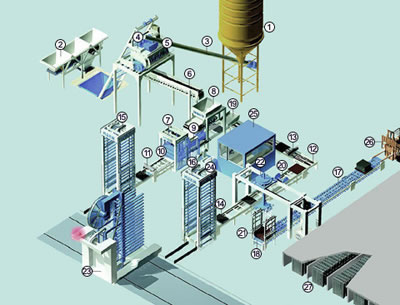

Croquis de la línea de producción de bloques semiautomática

1	Silo de cemento	15	Elevador
2	Planta de lote	16	Descensor
3	Transportadora sin fin	17	Sistema de distribución de corta distancia
4	Balanza de cemento	18	Elevador y descensor de pallets
5	Mezcladora	19	Cubo de pallets
6	Transportador de correas	20	Unidad de giro de pallet
7	Máquina de moldeado de bloques	21	Cubo de pallets
8	Cubo de almacenamiento y distribución con transportador cerrado	22	Apilador
9	Transportador de pallets	23	Carretilla torre
10	Sistema de transporte de bloques	24	Sistema hidráulico
11	Limpiador	25	Sistema de control
12	Unidad de suministro de pallets	26	Carretilla
13	Dispositivo de inmersión en aceite de pallets	27	Sector de curado
14	Transportador de productos	28	Empujador
